Selectiegids voor gelijkstroommotoren: koppel, snelheid, spanning en toepassingen

Gelijkstroommotor Selectiegids: waar te beginnen

Het kiezen van de juiste DC-motor komt neer op vier cijfers: vereist koppel, vereiste snelheid, beschikbare voedingsspanning en inschakelduur . Elke andere beslissing – geborsteld versus borstelloos, motorgrootte, versnellingsbakverhouding – volgt uit het eerst goed krijgen van deze vier. Uitgaan van het nominale vermogen van een motor in plaats van de werkelijke belastingsvereiste is de meest voorkomende reden waarom motoren heet worden, onder belasting afslaan of vroegtijdig verslijten.

Een praktische selectievolgorde doorloopt eerst de mechanische belasting en vertaalt die vervolgens in elektrische eisen: definieer het belastingskoppel en de snelheid op de uitgaande as, houd rekening met eventuele versnellingsbakreducties, bereken het elektrische vermogen en de stroomafname die het koppel vereist, en controleer dat pas daarna met de beschikbare voedingsspanning en thermische limieten van kandidaat-motoren.

Koppel- en snelheidsvereisten berekenen

De koppelvereisten beginnen met de mechanische belasting: voor een roterende belasting is het koppel (in Nm) gelijk aan de kracht die wordt uitgeoefend op een straal vermenigvuldigd met die straal; voor lineaire beweging door een spindel of riem wordt het koppel afgeleid van de vereiste kracht gedeeld door het mechanische voordeel van het aandrijfsysteem. Voeg een veiligheidsmarge toe van ongeveer 20-50% boven het berekende koppel in stabiele toestand om de starttraagheid, wrijvingsverliezen en belastingvariatie te dekken.

Snelheidseisen worden doorgaans bepaald door de applicatiecyclustijd of processnelheid, uitgedrukt in RPM op de uitgaande as. Als er een versnellingsbak tussen de motor en de belasting zit, moet het eigen astoerental van de motor het uitgangstoerental zijn vermenigvuldigd met de overbrengingsverhouding, en neemt de koppelvereiste van de motor proportioneel af (vóór efficiëntieverliezen, die het bruikbare koppel doorgaans met 5-15% verminderen, afhankelijk van het type versnellingsbak).

Het kiezen van de juiste voedingsspanning

De spanningskeuze wordt bepaald door de stroombron van het systeem en de stroom die de aandrijfelektronica aankan, en niet alleen door het motortoerental. Voor een gegeven uitgangsvermogen betekent een hogere spanning een lager stroomverbruik , waardoor dunnere bedrading, kleinere connectoren en lagere weerstandsverliezen mogelijk zijn - een belangrijke factor bij lange kabeltrajecten of industriële aandrijvingen met hoog vermogen.

• Op batterijen werkende en draagbare apparatuur: doorgaans beperkt tot busspanningen van 12 V, 24 V of 48 V DC
• Industriële automatiseringslijnen: werken vaak op 24V of 48V stuurspanning, of DC-bussen met hogere spanning voor grote servo- en borstelloze systemen
• Vermijd het selecteren van een motor met een vermogen dat ruim boven de beschikbare voedingsspanning ligt; door hem onder spanning te laten draaien, wordt het beschikbare koppel verminderd en kan een onregelmatige snelheidsregeling ontstaan

DC-motoren in industriële en automatiseringstoepassingen

Industriële en automatiseringsapparatuur geven de voorkeur aan DC-motoren – met name borstelloze ontwerpen – waarbij nauwkeurige, herhaalbare bewegingsbesturing belangrijker is dan het ruwe vermogen. Transportsystemen, verpakkingslijnen, CNC-asaandrijvingen en materiaalbehandelingsapparatuur maken gewoonlijk gebruik van borstelloze gelijkstroom- of servo-gelijkstroommotoren in combinatie met encoders voor positie- en snelheidsfeedback met gesloten lus.

• Transportband- en rollenaandrijvingen: geborstelde of borstelloze gelijkstroommotoren, afgestemd op het belastingskoppel en de bandsnelheid
• Pick-and-place- en CNC-assen: borstelloze DC- of DC-servomotoren voor nauwkeurige, herhaalbare positionering
• Pompen en ventilatoren in procesapparatuur: PMDC- of BLDC-motoren geselecteerd op efficiëntie bij continu gebruik
• Automatisch geleide voertuigen (AGV's) en mobiele robots: compacte BLDC-motoren gekozen vanwege een hoge koppeldichtheid en batterij-efficiëntie

Toepassingen met hoog koppel en compacte motoren voor robotica

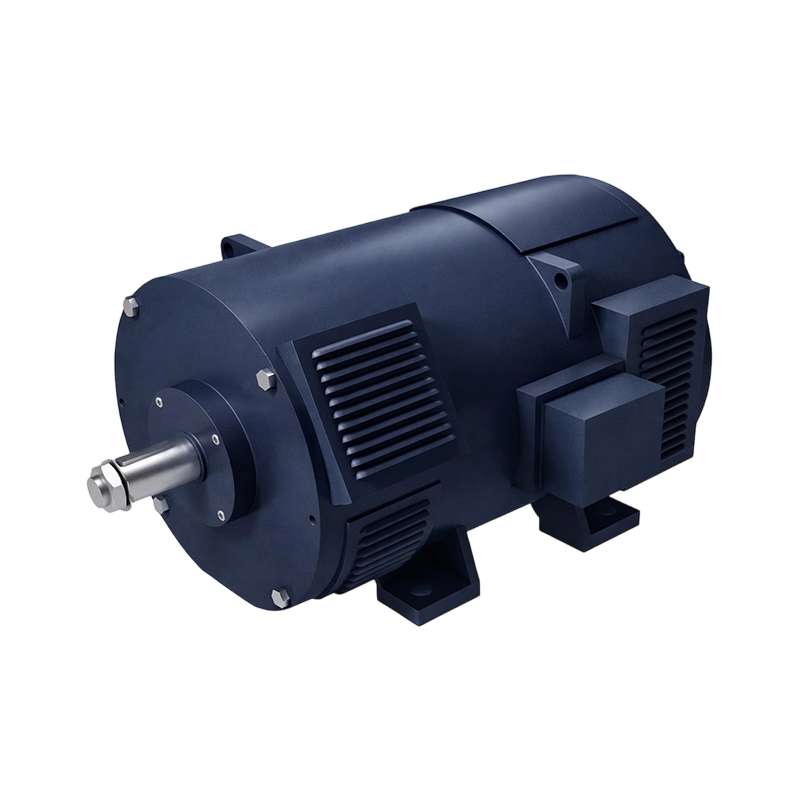

Toepassingen met gelijkstroommotoren met hoog koppel - kranen, lieren, elektrische actuatoren en zware startmotoren - vragen doorgaans om borstelloze ontwerpen met serieschakeling of borstelloze ontwerpen met een hoog poolaantal die een groot koppel kunnen leveren bij een laag toerental, vaak gecombineerd met een versnellingsbak om het koppel op de uitgaande as verder te vermenigvuldigen. Deze toepassingen geven voorrang aan het startkoppel en de thermische capaciteit boven de topsnelheid.

Roboticatoepassingen bevinden zich aan de andere kant van het spectrum: compacte borstelloze gelijkstroommotoren met hoog koppel en geïntegreerde encoders zijn de standaardkeuze voor gezamenlijke actuatoren en mobiele platforms, waarbij elke gram gewicht en elke millimeter behuizingsdiameter de algehele systeemprestaties beïnvloedt. Kernloze en frameloze BLDC-ontwerpen worden steeds vaker gebruikt in robotverbindingen, vooral omdat ze het tandwielkoppel verminderen en de soepelheid van de besturing bij lage snelheden verbeteren.

DC-motor versus AC-motor

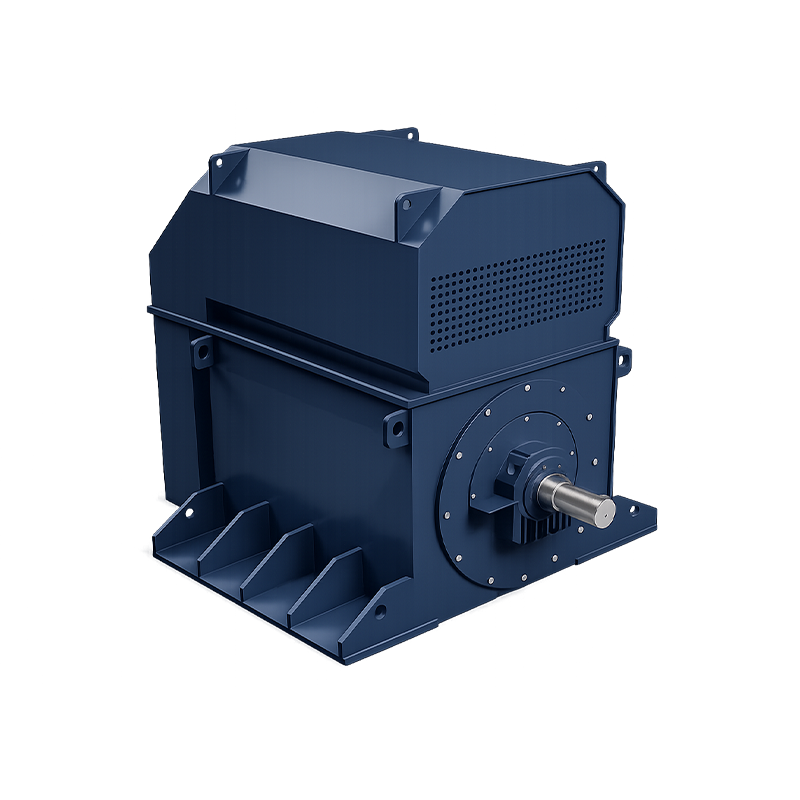

Het fundamentele verschil is de eenvoud van de bediening versus de ruwe schaalbaarheid: DC-motoren bieden eenvoudige snelheids- en koppelregeling door middel van spannings- en stroomaanpassing, terwijl AC-motoren uitblinken in een hoog vermogen, continu gebruik met minder onderhoud . AC-inductiemotoren domineren grote industriële aandrijvingen met een vast toerental – pompen, compressoren, grote ventilatoren – waar hun robuustheid en het ontbreken van borstels of magneten zich vertalen in een langere levensduur bij hoge vermogensniveaus.
