Wisselstroommotor versus gelijkstroommotor: belangrijkste verschillen, hoe ze werken en hoe te kiezen

AC-motor en Gelijkstroommotor : Het kernverschil

Het fundamentele verschil tussen AC- en DC-elektromotoren is het type elektrische stroom dat elk is ontworpen om in mechanische rotatie om te zetten. AC-motoren werkt op wisselstroom: een voeding die de polariteit omkeert op een vaste frequentie (50 Hz of 60 Hz, afhankelijk van de netstandaard). DC-motoren werken op gelijkstroom, waarbij spanning en stroom continu in één richting stromen. Dit enkele onderscheid in stroomvoorziening drijft elk stroomafwaarts verschil in motorconstructie, snelheidsregelingsmethode, onderhoudsvereiste en toepassingsgeschiktheid aan.

Beide motortypen gehoorzamen aan hetzelfde fundamentele principe: de Lorentz-krachtwet, die stelt dat een stroomvoerende geleider die in een magnetisch veld wordt geplaatst een kracht ervaart die loodrecht staat op zowel de stroomrichting als de veldrichting. Het koppel dat de rotor laat draaien is een direct gevolg van deze kracht die inwerkt over een opening tussen stationaire en roterende componenten. Wat verschilt tussen AC- en DC-elektromotoren is hoe het magnetische veld wordt gecreëerd, hoe het in stand wordt gehouden en hoe het in de loop van de tijd samenwerkt met de rotorwikkelingen.

Hoe AC-motoren werken

Elektrische AC-motoren genereer een roterend magnetisch veld in de stator – de stationaire buitenconstructie – door wisselstroom te leveren aan verdeelde wikkelingen die rond de statorboring zijn gerangschikt. In een driefasige inductiemotor worden de drie fasen zowel in ruimte als in tijd 120° uit elkaar verplaatst, waardoor een veld ontstaat dat continu met synchrone snelheid roteert. Dit roterende veld induceert door elektromagnetische inductie een stroom in de rotorgeleiders; de geïnduceerde stroom creëert op zijn beurt zijn eigen magnetische veld, en de interactie tussen de twee velden produceert koppel.

De rotor van een inductiemotor met eekhoornkooi – de meest gebruikte variant van elektrische AC-motoren wereldwijd - bevat geen wikkelingen, geen borstels en geen externe elektrische aansluitingen. De rotorstaven zijn aan elk uiteinde kortgesloten door geleidende eindringen, en de stroom stroomt er puur door inductie doorheen. Deze constructie maakt kooianker-AC-motoren uitzonderlijk robuust: er zijn geen andere slijtende contactonderdelen dan de lagers, en de motor kan jarenlang continu draaien in stoffige, natte of trillingsrijke omgevingen met minimaal onderhoud.

Synchrone wisselstroommotoren werken volgens een verwant maar verschillend principe: de rotor wordt gemagnetiseerd – hetzij door permanente magneten, hetzij door een afzonderlijk aangeslagen veldwikkeling – en loopt synchroon met het roterende statorveld, waarbij hij ongeacht de belasting (binnen de uittrekkoppellimiet) met exact synchrone snelheid draait. Synchrone motoren worden gebruikt waar een nauwkeurige snelheidsconsistentie vereist is, onder meer in textielmachines, papierfabrieken en precisiepompsystemen.

Hoe DC-motoren werken

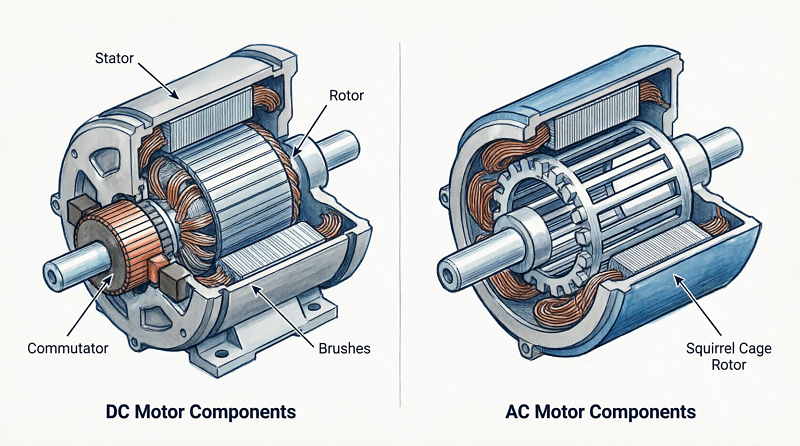

In een conventioneel geborsteld Gelijkstroommotor , produceert de stator een stationair magnetisch veld - hetzij van permanente magneten, hetzij van veldwikkelingen die worden bekrachtigd door gelijkstroom. De rotor, het anker genoemd, draagt ​​gewikkelde geleiders die zijn verbonden met een gesegmenteerde commutator. Koolborstels onderhouden een glijdend elektrisch contact met de commutator en veranderen de stroomrichting door opeenvolgende ankerspoelen terwijl de rotor draait. Deze mechanische commutatie zorgt ervoor dat de ankerstroom altijd in de richting vloeit waarin het koppel in dezelfde rotatierichting wordt vastgehouden, ongeacht de rotorpositie.

De commutator-borstelinterface is het bepalende structurele verschil tussen geborstelde gelijkstroommotoren AC-motoren . Het maakt een eenvoudige snelheidsregeling mogelijk – het verminderen van de voedingsspanning of de ankerstroom vermindert direct de snelheid – maar introduceert onderhoudsverplichtingen. Borstels slijten geleidelijk, waardoor koolstofstof ontstaat en periodieke inspectie en vervanging nodig zijn. Bij hoge snelheden of in stoffige omgevingen versnelt de borstelslijtage aanzienlijk. In toepassingen waar de toegang voor onderhoud moeilijk is of waar vervuiling een probleem is, is dit een doorslaggevend nadeel.

Borstelloze DC-motoren (BLDC) elimineren de commutator volledig en vervangen mechanisch schakelen door elektronische commutatie via een speciale controller die de rotorpositie bewaakt via Hall-effectsensoren of tegen-EMF-detectie en de stroom door de statorwikkelingen in volgorde schakelt. BLDC-motoren combineren de snelheidsregelingsflexibiliteit van traditionele DC-ontwerpen met de mechanische eenvoud van AC-inductiemotoren, en zijn de dominante keuze geworden in toepassingen variërend van computerkoelventilatoren en tractieaandrijvingen voor elektrische voertuigen tot industriële servosystemen en drone-aandrijving.

AC versus DC-elektromotor: vergelijking zij aan zij

Onderstaande tabel vat de hoofdsom samen verschillen tussen AC- en DC-motoren over de specificatieparameters die het meest relevant zijn voor industriële en commerciële inkoopbeslissingen.

Snelheidsregeling: het praktische verschil tussen AC- en DC-elektromotoren

Snelheidscontrole is waar de verschil tussen AC- en DC-elektromotoren wordt operationeel het meest significant. In een geborstelde gelijkstroommotor is de snelheid direct evenredig met de ankerspanning en omgekeerd evenredig met de veldflux. Het aanpassen van beide variabelen met een eenvoudige reostaat of PWM-controller zorgt voor een soepele snelheidsvariatie over een groot bereik. Dit maakte gelijkstroommotoren tot de standaardkeuze voor industriële aandrijvingen met variabele snelheid gedurende een groot deel van de 20e eeuw, vooral in toepassingen zoals walserijen, papiermachines en kraantakels waar de snelheid onder belasting continu moest worden aangepast.

De komst van betrouwbare, kosteneffectieve frequentieregelaars (VFD's) heeft de concurrentiepositie van bedrijven fundamenteel veranderd AC-motoren and DC motors bij toepassingen met variabele snelheid. Een VFD converteert de netvoeding met vaste frequentie naar een uitgang met variabele frequentie en variabele spanning, waardoor een AC-inductiemotor op elk toerental over een breed bereik (meestal 10% tot 120% van het nominale toerental) kan draaien met volledige koppelregeling. Moderne VFD's implementeren algoritmen voor vectorregeling of directe koppelregeling (DTC) die een dynamische respons bieden die vergelijkbaar is met die van een DC-aandrijving, waardoor het primaire prestatievoordeel dat DC-systemen voorheen hadden, wordt geëlimineerd.

De praktische implicatie is dat voor nieuwe industriële installaties met vaste of variabele snelheid die gebruik maken van een driefasige wisselstroomvoeding, een IE3- of IE4-geclassificeerde AC-inductiemotor met een VFD bijna altijd de economisch en technisch superieure keuze is. De resterende sterke punten van de gelijkstroommotor zijn mobiele apparatuur op batterijen (waarbij de voeding inherent gelijkstroom is), toepassingen die een zeer hoog startkoppel vereisen bij lage voedingsspanningen, en oudere faciliteiten waar de bestaande gelijkstroominfrastructuur de aanpassing kostbaar maakt.

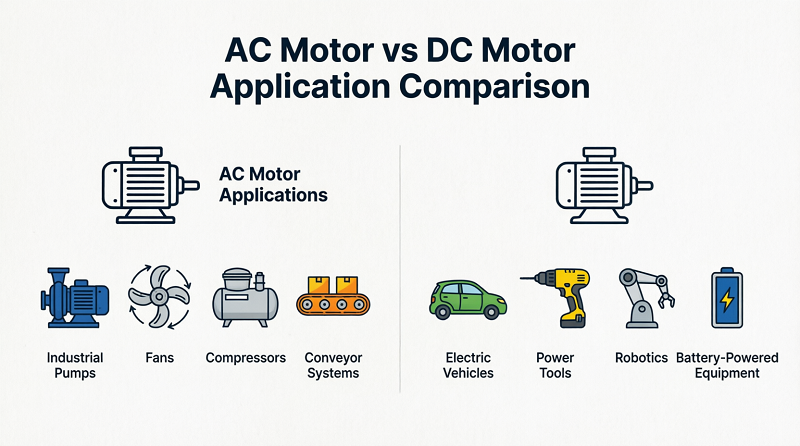

Kiezen tussen AC- en DC-motoren: toepassingsgestuurd beslissingskader

Geen enkel motortype is universeel superieur. De juiste selectie tussen AC DC-elektromotoren hangt af van de specifieke eisen van de toepassing, de beschikbare stroomvoorziening, de onderhoudsomgeving en de totale eigendomskosten gedurende de ontwerplevensduur.

Kies een AC-inductiemotor als:

• De installatie maakt gebruik van een standaard enkelfasige of driefasige AC-netvoeding.
• De inschakelduur is continu of vrijwel continu en de omgeving is ruw, nat, stoffig of explosief; de borstelloze constructie elimineert het ontstekingsrisico als gevolg van borstelvonken.
• Het uitgangsvermogen bedraagt ​​meer dan 50 kW, waarbij AC-inductiemotoren aanzienlijke kosten- en efficiëntievoordelen bieden ten opzichte van vergelijkbare DC-ontwerpen.
• Er is minimale onderhoudstoegang beschikbaar: HVAC-ventilatoren, pompen, compressoren en transportbandaandrijvingen op afgelegen of moeilijk toegankelijke locaties.

Kies een geborstelde DC-motor als:

• De toepassing werkt op batterijen en op laagspanning: elektrisch gereedschap, kleine apparaten, auto-accessoires en hobbyrobotica.
• Er is een zeer hoog startkoppel vereist in verhouding tot de motorgrootte en de inschakelduur is intermitterend.
• Het budget voor besturingselektronica is beperkt: een eenvoudige PWM-controller is aanzienlijk goedkoper dan een VFD- of BLDC-driver.

Kies een borstelloze gelijkstroommotor als:

• De toepassing vereist een hoog rendement, een hoge vermogensdichtheid en een lange levensduur in een compacte vormfactor: elektrische voertuigen, drones, medische apparaten en precisieservosystemen.
• Snelheid en positie moeten met hoge precisie worden geregeld over een breed dynamisch bereik.
• Onderhoud is onpraktisch, maar betrouwbaarheid is van cruciaal belang: de afwezigheid van borstels en commutator elimineert de meest voorkomende storingsmodus bij gelijkstroommotoren.

In de praktijk is de grens tussen AC-motoren and DC motors is aanzienlijk vervaagd naarmate de vermogenselektronica volwassener werd. Een BLDC-motor aangedreven door een geavanceerde driefasige omvormer is elektrisch niet te onderscheiden van een synchrone AC-motor met permanente magneet; dezelfde hardware kan als beide worden geclassificeerd, afhankelijk van het toegepaste besturingsalgoritme. Wat er uiteindelijk toe doet is of het complete motoraandrijfsysteem de vereiste koppel-snelheidskarakteristiek, efficiëntie, betrouwbaarheid en totale eigendomskosten levert voor de doeltoepassing.
